CR0385 NFC skaitytuvo modulis MIFARE Ultralight® C, Ntag203, Ntag213, Ntag215, Ntag216

Trumpas aprašymas:

Produkto numeris:CR0385 NFC skaitytuvo modulis MIFARE Ultralight® C, Ntag203, Ntag213, Ntag215, Ntag216

Įtampa:2,6–5 V

Matmenys:40 * 60 * 6 mm

Dažnis:13,56 mln.

Sąsaja:RS232, UART

Mikrovaldiklis:ARM M0 32 BITS, 32K „Flash“ atmintis

Standartinis:ISO14443 AB

Siųskite mums el. laišką

Produkto informacija

Produkto žymės

NFC 13,56 MHz RFID skaitytuvo modulis CR0385

MIFARE® 1k/4K, itin lengvas, itin lengvas C,
NTAG203, NTAG213, NTAG215, NTAG216
25TB512, 25TB04K, 25TB176

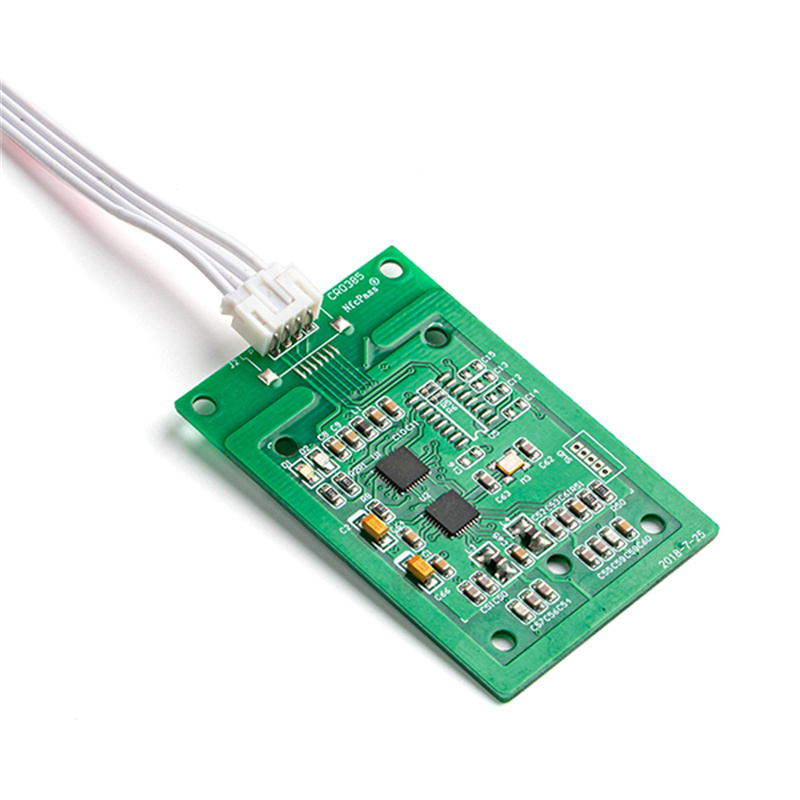

CR0385 NFC skaitytuvo modulis MIFARE Ultralight_03

CR0385 NFC skaitytuvo modulis MIFARE Ultralight_04

CR0385 NFC skaitytuvo modulis MIFARE Ultralight_01

Taikymo sritys

Mūsų skaitymo ir rašymo modulio produktas yra daugiafunkcis įrenginys, kurį galima naudoti daugelyje sričių, tokių kaip e. valdžia, bankininkystė ir mokėjimai, prieigos kontrolė ir lankomumas, tinklo saugumas, elektroninės piniginės ir narystės kortelės, transportas, savitarnos terminalas ir išmanusis elektros skaitiklis.
Elektroninės valdžios srityje mūsų skaitymo ir rašymo modulių produktai gali įgyvendinti elektroninės valdžios paslaugas, tokias kaip elektroninės tapatybės patvirtinimas, elektroninis parašas ir saugus vyriausybės dokumentų duomenų perdavimas.
Bankų ir mokėjimų srityje mūsų produktai gali palaikyti įvairius mokėjimus, įskaitant kontaktinius ir bekontakčius mokėjimo kortelių būdus.
Prieigos kontrolės ir lankomumo srityje mūsų skaitymo ir rašymo modulių produktai gali būti naudojami darbuotojų prieigos kontrolės įrašams ir darbo valandoms valdyti.
Elektroninių piniginių ir narystės kortelių srityje mūsų produktai gali būti naudojami elektroninių piniginių ir narystės kortelių informacijai saugoti ir apdoroti.
Eismo srityje mūsų skaitymo/rašymo modulių produktai gali būti naudojami elektroninių bilietų ir autobusų kortelių sistemoms įdiegti.
Kioskų srityje mūsų produktai gali būti naudojami prekybos automatuose, kioskuose ir savitarnos kasų sistemose ir kt.
Išmaniųjų skaitiklių srityje mūsų skaitymo/rašymo modulių produktai gali būti naudojami išmaniuosiuose tinkluose ir energijos valdymo sistemose.
Trumpai tariant, mūsų skaitymo ir rašymo modulių produktai turi platų pritaikymo spektrą ir gali pasiūlyti saugius, efektyvius ir patogius sprendimus visoms gyvenimo sritims.

Techninė specifikacija

Maitinimo šaltinis: 2,5–5 V, 80–105 mA
Po ramybės srovės: 12 UA
Sąsaja: RS232 arba TTL232
Perdavimo greitis: numatytasis 19200 bps
R/W atstumas iki 60 mm (iki 100 mm su didesniu antenos dydžiu), priklausomai nuo TAG
Laikymo temperatūra: -40 ºC ~ +85 ºC
Darbinė temperatūra: 0 °C ~ +70 °C
ISO14443A ISO14443B

Ryšio nustatymas

Ryšio protokolas yra baitų pagrindu.
Tiek siuntimo, tiek priėmimo baitai yra šešioliktainiu formatu.
Ryšio parametrai yra šie:
Baudų sparta: 19200 bps
Duomenys: 8 bitai
Stop: 1 bitas
Paritetas: nėra
Srauto valdymas: nėra

Matmuo

CR0385 NFC skaitytuvo modulis MIFARE Ultralight

Vardas	CR0385A serijos artumo skaitytuvo modulis
Svoris	12 g
Matmenys	40 * 60 (mm)
Temperatūra	-20 s+85C
Sąsaja	COMS UART arba IC
Skaitymo diapazonas	iki 8 cm
Dažnis	13,56 MHz
Pagalba	ISO14443A
	MIFARE® 1K, MIFARE® 4K, MIFARE® Utralight®, MIFARE® DESFire, MIFARE® Pro Ntag, MIFARE Utralight®C, SLE66R35, FM1108, A TIPO procesoriaus plokštė
Galios poreikis	DC2.6–5.5V, 70mA–100mA
Mikrovaldiklis	Branduolys: ARM® 32 bitų „Cortex™-M0“ procesorius

	CR0385A	CR0385B	CR0381	CR9505F
ISO14443A	✔		✔	✔
ISO14443B		✔		✔
ISO15693			✔	✔

CR0385 Serijos ir panašios dalies numeris Aprašymas

Modelis	Aprašymas	Sąsaja ir kita
CR0385A/B	MIFARE® S50/S70, Ultralight®, FM1108, TYP 25TB512, 25TB04K, 25TB176	UART nuolatinė srovė 2,6–5,5 V
CR9505	MIFARE® 1K/4K, Ultralight®, Ultralight®C, Mifare®Plus FM1108, TIPAS A.Ntag,SLE66R01P,NFC tipoA žymos l.kodas sliTi 2k, SRF55V01, SRF55V02, SRF55V10, LRI 2k, ISO15693 standartas 25TB512, 25TB04K, 25TB176	2,6–5,5 V
CR0381D	l.kodas sliTi 2k, SRF55V01, SRF55V02, SRF55V10, LRI 2k, ISO15693 standartas	UART nuolatinė srovė 2,6–3,6 V

Panašus produktas Dalies numerio nuoroda

Modelis	Aprašymas	InterFace
CR0301A	MIFARE® TypeA skaitytuvo modulis MIFARE® 1K/4K, „Ultralight®“, Ntag. Sle66R01Pe	UART ir IIC 2,6–3,6 V
CR0285A	MIFARE® A tipo skaitytuvo modulis MIFARE® 1k/4k,Utralight®,Ntag. Sle66R01P	UART ARBA SPI 2,6–3,6 V
CR0381A	MIFARED A tipo skaitytuvo modulis MIFARE® S50/S70, Ultralight®.Ntag. Sle66R01P	UART
CR0381D	I.kodas sli,Ti 2k, SRF55V01, SRF55V02, SRF55V10, LRI 2K, ISO15693 standartas	UART DC 5V ARBA \|Nuolatinė srovė 2,6–3,6 V
CR8021A	MIFARE®TypeA skaitytuvo modulis MIFARE® S 50/S70, „Ultralight®“, N žyma Sle66R01P	RS232 arba UART
CR8021D	.code sli.Ti 2k, SRF55V01, SRF55V02 ,SRF55V10, LRI 2K, ISO15693 standartas	RS232 ARBA UART DC3VOR5V
CR508DU-K	15693 UID šešioliktainė išvestis	USB emuliacija Klaviatūra
CR508AU-K	A TIPO, MIFARE® UID arba blokinių duomenų išvestis	USB emuliacija Klaviatūra
CR508BU-K	B TIPO UID šešioliktainė išvestis	USB emuliacija Klaviatūra
CR6403	TIPAS A („MIFARE Plus®“, „Ultralight® C“) + TIPAS B+ ISO15693 + išmanioji kortelė	UART RS232 USB \|IC
CR6403	A TIPAS (MIFARE Plus®, Ultralight® C) + B TIPAS ISO15693 + išmanioji kortelė+	USB RS232
CR9505	A TIPAS (MIFARE Plus®, Ultralight® C) + B TIPAS ISO15693	UART
